Fabriquer un support panneau solaire en bois
DIY · Matériaux · Étapes de fabrication · Angle d’inclinaison · Conseils d’installation
Pin ou épicéa traité autoclave, section 45×95 mm minimum. Résiste aux UV et à l’humidité.
Vis et boulons inox A2 ou A4 — indispensable pour éviter la corrosion en extérieur.
Équerres métalliques galvanisées pour rigidifier les angles et résister au vent.
Protection supplémentaire du bois, renouveler tous les 2–3 ans selon exposition.
Relever les dimensions du panneau solaire. Découper 2 montants verticaux, 2 traverses horizontales et 2 jambes de force inclinées selon l’angle souhaité. Poncer les chants.

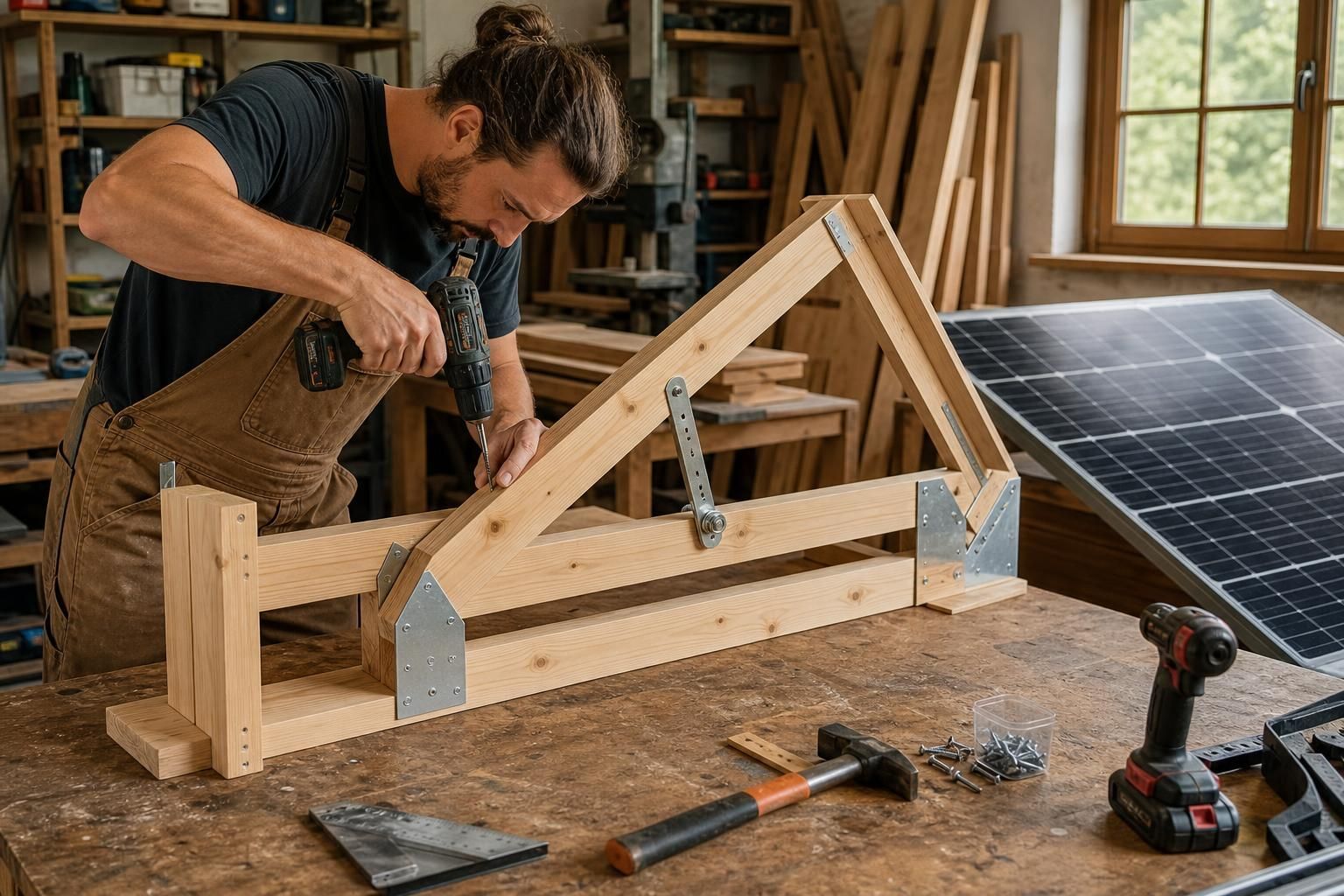

Visser les 2 traverses entre les montants pour former un rectangle rigide. Utiliser des équerres galvanisées aux 4 angles pour renforcer l’ensemble.
Visser les jambes de force à l’arrière du cadre pour créer l’inclinaison souhaitée (30 à 45° en France). L’angle détermine le rendement du panneau selon la saison.
Appliquer une lasure extérieure sur l’ensemble du support. Laisser sécher 24h avant installation. Insister sur les découpes et encoches, zones les plus exposées à l’humidité.
Positionner le panneau sur le cadre et le maintenir avec des colliers ou profilés aluminium adaptés. Vérifier que le câblage peut passer sans tension ni coude trop serré.
Orienter plein sud (hémisphère nord). Ancrer solidement avec des plots béton, tirefonds ou fixations spécifiques selon le support. Vérifier la résistance au vent.
| Saison / Objectif | Angle recommandé | Remarque |
|---|---|---|
| Été | 20 – 25° | Soleil haut — angle faible pour maximiser |
| Hiver | 55 – 65° | Soleil bas — angle élevé pour maximiser |
| Toute l’année (fixe) | 30 – 45° | Compromis optimal pour la France |
| Production max printemps/automne | 35 – 40° | Angle = latitude du lieu (~45° pour Lyon) |
- →Bois traité classe 3 minimum pour l’extérieur
- →Visserie inox — jamais de vis acier zinguées en extérieur
- →Prévoir un jeu de 5 cm sous le panneau pour la ventilation
- →Ancrage au sol obligatoire si vent > 80 km/h fréquent
- →Bois brut non traité — pourriture en 2–3 hivers
- →Angle trop faible en hiver — perte de 20 à 30 % de rendement
- →Ombre partielle non anticipée (arbre, cheminée)
- →Support trop léger pour les grands panneaux (> 300W)
En résumé : un support en bois traité est une solution économique et efficace pour les installations au sol ou en terrasse. La clé : bois classe 3, visserie inox, angle entre 30 et 45° et ancrage solide. Comptez 50 à 150 € de matériaux selon la taille du panneau, contre 300 à 600 € pour un support aluminium du commerce.
Guide complet pour fabriquer un support panneau solaire en bois étape par étape
Positionner correctement vos panneaux est le cœur de la performance. Un support en bois bien pensé oriente les modules face au soleil, limite l’ombrage et multiplie les kWh produits tout au long de l’année.
Préparation des matériaux : type de bois, outillage et protection contre intempéries
Pour l’extérieur, privilégiez des essences locales durables comme le douglas, le mélèze ou le pin autoclave. Recherchez un traitement classe 3 ou 4 pour que le bois résiste à l’humidité, aux UV et aux insectes, tout en gardant une belle teinte au fil des saisons.
Côté outillage, préparez vos coupes, vos gabarits et vos fixations avant d’ouvrir la caisse à outils. Des avant-trous dans le bois éviteront l’éclatement des fibres lors du vissage. Pour les finitions, inspirez-vous des nouvelles techniques de placage et pensez au schéma de plafond autoportant pour comprendre les principes d’un assemblage stable, sans appui intermédiaire.
Outils: mètre, équerre de charpentier, scie circulaire, perceuse-visseuse, forets bois-métal, serre-joints, niveau à bulle.
Quincaillerie: vis inox A2/A4, tirefonds M8-M10, équerres renforcées, platines d’ancrage, boulonnerie avec rondelles.
Protection: lasure ou saturateur extérieur, bande bitumineuse pour pieds, joints EPDM, peinture microporeuse si souhaitée.
Construction du cadre principal adapté aux dimensions et poids des panneaux solaires
Mesurez précisément vos modules (largeur, longueur, épaisseur) et concevez un châssis adapté. Un cadre en bois dimensionné en 45×70 mm ou 60×80 mm, avec des traverses régulières, répartit les charges et assure la planéité. Pour un alignement parfait, tracez au cordeau et prévoyez des cales d’épaisseur.
Assemblez par tenons-mortaises, boulons traversants ou équerres lourdes selon vos compétences. Une structure légère mais rigide évite les flambements; utilisez des traverses intermédiaires sous chaque panneau pour limiter les porte-à-faux. Des liaisons vissées facilitent l’entretien et l’évolution du montage.
Renforcez latéralement par des contreventements discrets; ajoutez au besoin des jambes de force. Pour illustrer, Lucie et Marc ont construit un cadre en douglas sur une pergola existante: sections 60×80 mm, trois traverses, et un rail supérieur dédié à l’angle d’inclinaison, résultat net et prêt pour l’alignement final.
Fixation solide de la structure : perçage, visserie et renforts pour la stabilité extérieure
Le perçage doit être soigné: avant-trous calibrés, fraisage léger au contact des rondelles, et serrage progressif. Vissez dans le bois en respectant des entraxes réguliers et croisez les assemblages pour éviter les points de faiblesse. Les fixations en inox A2/A4 sont indispensables en extérieur.
Sur dalle, ancrez des platines avec chevilles chimiques; au sol, scellez des poteaux ou utilisez des pieux battus. En zone ventée, ajoutez des contreventements en X et des raidisseurs sous l’assise. Pour une méthodologie claire, piochez des idées dans les clés pour réussir votre rénovation afin de planifier perçages, entraxes et contrôles de niveau sans improvisation. Pensez à protéger les coupes avec une lasure et à coiffer les extrémités du bois pour bloquer l’eau.
Installation finale : fixation, alignement et espacement des panneaux solaires sur le support bois
Présentez les panneaux, marquez vos axes, puis fixez avec des brides adaptées, en respectant un espacement de 10 à 25 mm entre modules pour la ventilation. Un joint EPDM entre rails et bois limite les vibrations et les infiltrations. Visez une orientation plein sud sans ombre portée (cheminées, arbres, acrotères).
L’angle conseillé en France se situe entre 30° et 45°, ajustable selon votre latitude et la saison d’usage. Pour maintenir le rendement, nettoyez les verres à l’eau tiède et microfibre; les encadrements peuvent être entretenus avec un nettoyant pour joints de carrelage appliqué avec parcimonie sur les salissures tenaces, puis rincés abondamment.
Chaque printemps: resserrer la visserie, recontrôler les niveaux, inspecter les joints et l’étanchéité.
Chaque automne: dépoussiérer, enlever mousses et feuilles, vérifier l’absence de fissures et de zones ramollies, renouveler la lasure si nécessaire.
Avantages et inconvénients des supports prêts à l’emploi versus les constructions artisanales
Fabriquer soi-même permet la personnalisation, le choix des finitions et l’intégration d’une rotation manuelle à faible coût; c’est aussi la voie royale pour réaliser des économies substantielles. En revanche, vous assumez la conception, la sécurité et le temps d’assemblage. Une structure prête à l’emploi rassure par sa notice, ses calculs et sa garantie, mais elle impose ses dimensions et son esthétique.
Côté règlementation en France: pas de prime à l’autoconsommation pour un support fabriqué soi-même, et revente impossible si l’installation est posée au sol. Le bois s’inscrit parmi d’autres options (métal, palettes, trépieds, mâts, systèmes à toile). Pour réfléchir budget et modularité, inspirez-vous des prix des maisons modulaires. Et si vous hésitez entre matériaux et revêtements extérieurs, lisez les avantages d’une terrasse en résine pour comparer durabilité et entretien. Pour des finitions raffinées, explorez aussi les nouvelles techniques de placage qui inspirent des rendus premium.
Option | Facilité | Coût | Durabilité | Rotation possible |
|---|---|---|---|---|
Support en bois | Excellente pour bricoleurs | Faible à moyen | Bonne si protégé | Manuelle ou artisanale |
Métal | Moyenne (découpe/soudure) | Moyen à élevé | Très bonne | Articulations dédiées |
Palettes | Rapide mais limité | Très faible | Faible | Rarement |
Trépied | Simple | Faible | Moyenne | Réglages simples |
Mât | Technique | Moyen à élevé | Très bonne | Oui (suivi azimut) |
Toile tendue | Moyenne | Faible | Faible | Limitée |
Applications pratiques
Adaptation du support bois sur toiture, jardin, pergola, carport, cabane ou camping-car
En toiture, ancrez sur chevrons en bois via platines et tiges filetées, en soignant l’étanchéité. Au jardin, une ossature sur plots ou pieux vissés évite le terrassement lourd et se démonte facilement; sur pergola et carport, calculez charges permanentes et vents, puis ajoutez une structure réglable d’inclinaison.
Pour une cabane, limitez le poids et répartissez les appuis; sur camping-car, misez sur un châssis léger et rabattable, verrouillé en roulant. Selon votre commune, renseignez-vous sur les déclarations nécessaires et les distances à respecter entre équipements et voisinnage; en cas de doute, l’article sur la distance entre équipements et habitation rappelle l’importance de consulter les arrêtés locaux.
Modèle innovant SunSaluter : rotation économique pour suivre la course du soleil
Le SunSaluter s’appuie sur un balancier piloté par un réservoir d’eau: lorsque le soleil chauffe un côté, le flux se décale et le panneau pivote lentement. Un cadre en bois peut intégrer ce système avec un axe robuste, deux appuis latéraux et un contrepoids souple; idéal pour gagner quelques pourcents de production sans motorisation.
Pour aller plus loin, prévoyez des butées d’angle, un levier en bois lamellé-collé et un système de blocage temporaire en cas de vents > 90 km/h. Ce suivi solaire artisanal reste discret, élégant et facilement réparable avec des pièces simples.
